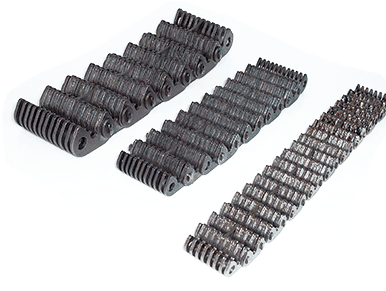

Cadenas de Dientes Invertidos ‘HV’

Más con 'HV'

Las características del diseño del eslabón 'HV'; el perno de compensación y conexión basculante (‘Pin and Rocker’) y con los piñones de dientes de forma involuta; significa que la cadena HV puede transmitir más potencia, a velocidades más altas, en menos espacio que otros medios de transmisión, con una acción uniforme y mínimo ruido.

Rendimiento de alta velocidad Las velocidades operativas de la cadena oscilan entre 10 y 35 metros por segundo con velocidades más altas (hasta 55m /seg) en aplicaciones especiales.

Alta potencia en anchos estrechos La cadena HV transmite más potencia por pulgada de ancho que cualquier otra cadena o transmisión por correa, con capacidades de hasta 6000 kW.

Funcionamiento silencioso uniforme La acción de rodadura de las articulaciones de la cadena combinada con el acoplamiento suave del piñón minimiza las vibraciones inducidas. Esto permite que la cadena HV proporcione unidades silenciosas en aplicaciones de alta velocidad.

Alta Eficiencia Un funcionamiento suave, con mínimas pérdidas de fricción, proporciona eficiencias de transmisión de hasta el 99,7%.

Selección de Cadenas ‘HV’

Hay siete buenas razones para usar HV en su diseño! Las cajas de transmisión de HV proporcionan ahorro de peso y de costos porque:

1. Requieren menos ejes y rodamientos.
2. Cargas más ligeras en rodamientos de eje.
3. Las capacidades de carga de la cadena son compresivas, colocando a la caja en compresión, a diferencia de las fuerzas del engranaje que son de tracción.
4. Las cajas HV son más ligeras ya que las cargas compresivas permiten el uso de paredes mas delgadas.
5. La distancia entre centros es menos crítica y más flexible de lo requerido por las transmisiones por engranajes y correas.
6. La elasticidad de la cadena HV acomoda la expansión térmica normal y ayuda a "amortiguar" el accionamiento.
7. Un diseño simple resulta en ahorro positivo de costos.
